こんにちは、クラウドインテグレーション事業部の平原です。
皆様は、目玉焼きには醤油とソースのどちらをかける派でしょうか？
私は醤油派です。たまにソースにしたりもしますが。醤油とソース以外の方もいると思いますし、お好みの物をかけて食べるのが一番ですね！
といったところで今回は、Amazon Athenaとデータソース（RDSやOpenSearchなど）を連携するデータソースコネクターについて記事にします。
お好みのAWSサービスを利用してデータ分析を行っている方がいると思いますが、Amazon Athenaにも興味をもって貰えればと思います。
はじめに
今回の記事は、データソースコネクターのAthenaElasticsearchConnector編です。
別の記事で、MySQLのデータソースと連携するAthenaMySQLConnector編も記事にしているので、そちらも見てもらえると嬉しいです。
使用可能なデータソースコネクターは下記ページが参考になります。 docs.aws.amazon.com
なおOpenSearchは、MySQLを利用するAmazon Athenaとは違い、JSON形式でデータを保存します。
その為、データ型のマッピングなどに留意が必要となります。その点については下記ページが参考になります。
docs.aws.amazon.com
また、参考程度となりますが、CloudFormationテンプレートの記載についても記述します。
データソースコネクターの作成
AWSマネージメントコンソールからデータソースコネクターを作成する方法を記載します。
AWSマネージメントコンソールのAthenaページに遷移する
左ペインのデータソースを選択し、「データソースの作成」をクリックする
"データソースを選択"で、"Amazon OpenSearch"をチェックし、「次へ」をクリックする

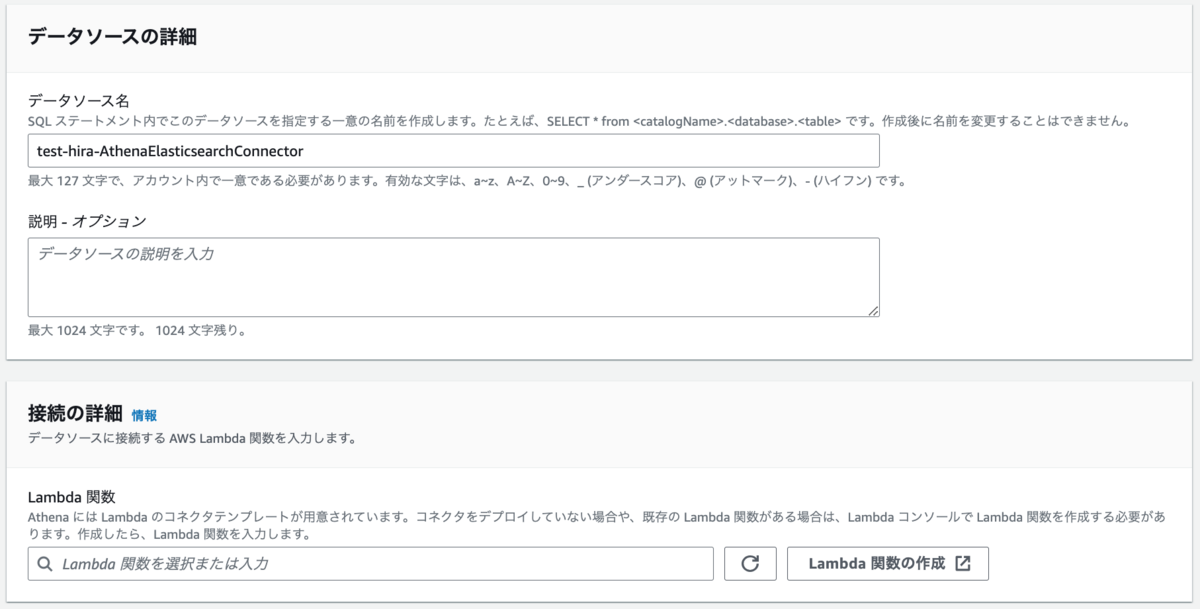

"データソースの詳細を入力"で、以下を入力し、「Lambda関数の作成」をクリックする
（AWS Lambdaアプリケーション画面が開く）
・データソース名: 任意の名前
・説明: 任意の説明（入力しなくても良い）
AWS Lambdaアプリケーション AthenaElasticsearchConnectorの"設定とデプロイ"で、"アプリケーションの設定"に以下の様に入力し、「デプロイ」をクリックする
※ データソースコネクターのアプリケーションは、AWS CloudFormationを利用してデプロイされる
・アプリケーション名: AWS CloudFormationスタック名
・AthenaCatalogName: AWS Lambdaの関数名
・IsVPCAccess: Amazon OpenSearchをVPC内に配置したか否か VPC内に配置している場合、"true"
・SecretNamePrefix: RDSの認証に使用しているAmazon Secrets Managerのシークレット名のプレフィックス
この値が、AWS Lambda関数のIAMロールのポリシーで使用される
例) シークレット名が"test-rds-secret"の場合、ここの値は"test"にする
・SpillBucket: Amazon S3バケット名
Amazon Athenaのクエリ実行が、AWS Lambda関数のTime Out時間を超える場合、一時的に使用されるバケット
・AutoDiscoverEndpoint: Amazon OpenSearch Serviceの全ドメインに自動的に接続するか否か
自動的に接続する場合、"true"。"false"場合、後述の"DomainMapping"に接続するドメインを明示的に設定する必要あり ・DisableSpillEncryption: SpillBucketの暗号化を無効とするか否か
"false"の場合、暗号化が有効
・DomainMapping: データソースコネクターから接続するOpenSearchエンドポイント
[書式]＜表示されるデータベース名＞=https://${＜AWS Secrets Managerシークレット名＞}:＜OpenSearchドメインのエンドポイント＞
","カンマ区切りで複数設定可能。
例)test-opensearch1=https://${test-opensearch-secret}:search-test-opensearch-xxxxxxxxxx1234567890yyyyyy.ap-northeast-1.es.amazonaws.com,test-opensearch2=・・・
・LambdaMemory: AWS Lambdaのメモリサイズ
・LambdaTimeout: AWS Lambda関数のTime Out時間
・PermissionsBoundaryARN: AWS Lambda関数に割り当てるIAMロールに設定するPermissionsBoundaryポリシーのARN
・QueryScrollTimeout: OpenSearchのScroll機能を利用してデータを取得する際のタイムアウト期間
・QueryTimeoutCluster: 並列スキャンを利用するクエリを生成するタイムアウト期間
Athena OpenSearch コネクタは、シャードベースの並列スキャンをサポートしている
・QueryTimeoutSearch: OpenSearchのデータを取得する際のタイムアウト期間
・SecurityGroupIds: AWS Lambda関数にアタッチするセキュリティグループのID
・SpillPrefix: SpillBucketが利用される際の保存先プレフィックス
・SubnetIds: AWS Lambda関数が作成されるVPCサブネットのID
・このアプリがカスタム IAM ロールとリソースポリシーを作成することを承認します: チェックするCloudFormationスタック作成後、Amazon Athenaの"データソースの詳細を入力"画面に戻る
"接続の詳細"で、作成したAWS Lambda関数を選択し、「次へ」をクリックする
必要に応じて、更新ボタンをクリック"確認と作成"で、設定内容を確認し「データソースの作成」をクリックする
※ "SecurityGroupIds"や"SubnetIds"から分かるように、AWS Lambda関数はVPC Lambdaとなる
※ AWS Lambda関数は、権限はもちろんだが、ネットワーク的にAWS APIにアクセスできる設定にする必要あり
AWS Lambda関数をPublicサブネットに配置したが、Public IPアドレスが振られておらず"Network Failure"エラーとなり、ハマりました...
データソースコネクター設定後の確認

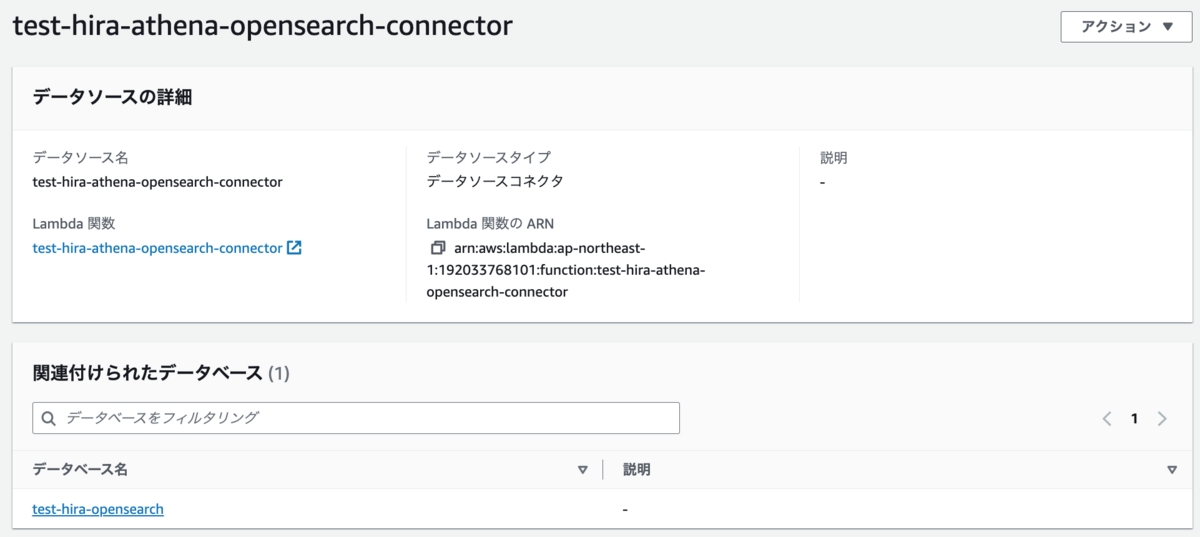

Amazon Athenaのデータソースコネクター画面にて、一覧から作成したデータソースコネクターをクリックする
"関連付けられたデータベース"で、意図したデータベースが表示されることを確認する

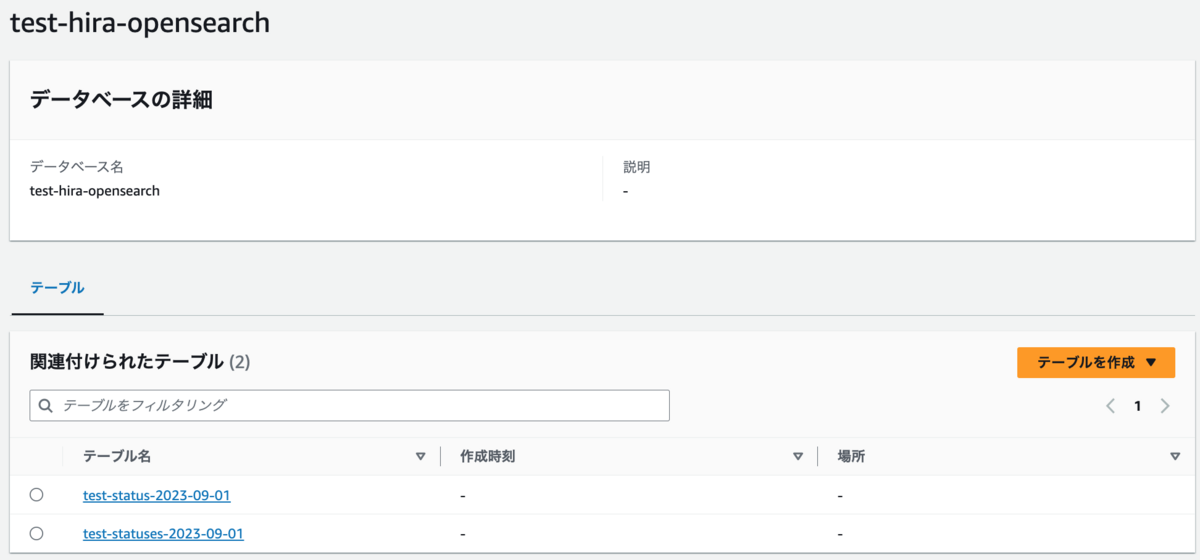

任意のデータベースをクリックし、"関連付けられたテーブル"に意図したテーブルが表示されることを確認する
Amazon Athenaの左ペインよりクエリエディタを選択し、遷移する
上部の"設定"タブにて、クエリ結果の出力先とするS3バケットを設定する
上部の"エディタ"タブにて、"データソース": 作成したデータソース / "データベース": 任意のデータベースを選択する
クエリのテキストに、クエリ文を記載し、「実行」をクリックする
AthenaElasticsearchConnectorの留意点
AthenaMySQLConnectorとの違いやデータがJSON形式であることからの留意点を記載します。
AthenaElasticsearchConnectorの設定には、AWS Lambda関数に割り当てるロールを指定できない
設定値としてLambdaRoleARNがない為、自動作成されるIAMロールを使用することとなる
独自の権限追加が必要な場合、自動作成後に権限を追加するオペレーションとなるAthenaElasticsearchConnectorで参照するOpenSearch向けのAWS Secrets Managerのシークレットは、プレーンテキストで登録する必要あり
DomainMappingで参照先として指定するシークレットは、プレーンテキストで"username@password"の形式で登録する
MySQLデータとJSON形式データの型マッピングに注意する
私が利用時に経験したエラーについて、記載します。
a. Object（STRUCT）型は、"null" が許可されない
OpenSearchのデータとしては"null"でも問題ないが、Athenaからクエリする場合エラーとなる
OpenSearchにデータを挿入する際"null"とならない様にアプリケーション側を改修して対応
b. LIST型となるデータは、OpenSearchのMappingに"_meta"情報を設定する必要あり
AthenaElasticsearchConnectorでデータを変換する際、LIST型データは"_meta"情報を利用すると思われる
OpenSearchのMapping（Indexテンプレート）設定に"_meta"情報を追加することで対応
CloudFormation記載例
参考程度ですが、CloudFormationでの記載例を記述します。
（このまま利用してもCloudFormationは成功しません）
AWSTemplateFormatVersion: "2010-09-09" Transform: AWS::Serverless-2016-10-31 Resources: # -------------------------------------------------------------- # Lambda Application: Connector # -------------------------------------------------------------- AthenaOpensearchConnector: Type: AWS::Serverless::Application Properties: Location: ApplicationId: arn:aws:serverlessrepo:us-east-1:292517598671:applications/AthenaElasticsearchConnector # 利用リージョンに関わらず、ここは"us-east-1" SemanticVersion: 2023.30.1 ###### バージョンを指定 Parameters: AthenaCatalogName: 'test-athena-opensearch-connector' SecretNamePrefix: 'test' SpillBucket: 'test-athena-opensearch-connector-bucket' LambdaTimeout: '900' LambdaMemory: '3008' DisableSpillEncryption: "false" AutoDiscoverEndpoint: "false" DomainMapping: '＜表示されるデータベース名＞=https://${!＜AWS Secrets Managerシークレット名＞}:＜OpenSearchドメインのエンドポイント＞' QueryTimeoutCluster: '10' # default QueryTimeoutSearch: '720' # default QueryScrollTimeout: '60' # default PermissionsBoundaryARN: '' IsVPCAccess: 'true' SecurityGroupIds: 'sg-xxxxxx' SubnetIds: 'subnet-aaaaaa, subnet-bbbbbb' # -------------------------------------------------------------- # Athena # -------------------------------------------------------------- AthenaMysqlDataCatalog: Type: AWS::Athena::DataCatalog Properties: Name: "test-athena-opensearch-datasource" Description: Athena - Aurora Opensearch DataSource Parameters: function: !Sub "arn:aws:lambda:${AWS::Region}:${AWS::AccountId}:function:test-athena-opensearch-connector" Type: "LAMBDA"
※ 下記の部分は、"${}"がテンプレート内のパラメータと判定されない為に、"!"でエスケープしています
DomainMapping: '＜表示されるデータベース名＞=https://${!＜AWS Secrets Managerシークレット名＞}:＜OpenSearchドメインのエンドポイント＞'
さいごに
AthenaElasticsearchConnectorは、AthenaMySQLConnectorと比べると留意すべき点が多いかなと感じました。
事前に上述した参考ページを一読しておくのが良いかなと思います。
本ブログを見て、Amazon Athenaのデータソースコネクターに興味を持った方がいたら幸いです！
