360°画像をSkyboxに表示するときに継ぎ目を無くす方法

こんにちは！VR事業部の石井です。

今回はUnityでSkyboxに360°画像（全天球画像）を貼ったときに継ぎ目を無くす方法をご紹介します。

バージョン情報など
継ぎ目とは？
原因
解消手順
- 画像をUnityに事前にインポートする場合
- 画像をランタイムでロードする場合
まとめ
- おまけ

バージョン情報など

各種バージョン情報は以下の通りです。

Unity 2022.3.16f1

継ぎ目とは？

このように灰色の線が上下の極点に伸びています。
これが継ぎ目です。

以下の手順で継ぎ目を再現できます。

360°画像をインポートする

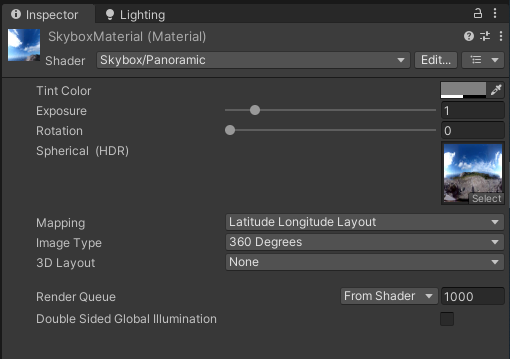

マテリアルを作成し、シェーダーを Skybox/panoramic にする
マテリアルのテクスチャに360°画像を適用する
Unity上部のメニューからWindow>Rendering>Lightingを選択し、Lightingウィンドウを開く

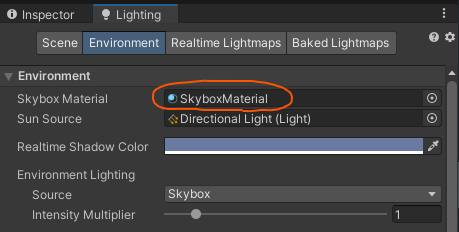

LightingウィンドウのEnvironmentで3で作成したマテリアルをSkybox Materialに割り当てる
SceneビューまたはGameビューでX軸マイナスの方向を向く（マテリアルのRotationが0の場合）

原因

ミップマップが原因である可能性が高いです。 docs.unity3d.com

ミップマップの縮小した画像は色を平均化しているため、端の色がぼやけることがあります。
それが継ぎ目となって現れるようです。

解消手順

Skyboxではミップマップのメリットを享受することはないので、ミップマップを削除します。

画像をUnityに事前にインポートする場合

事前にインポートする場合は簡単に解決できます。

Projectウィンドウで360°画像を選択する
Inspectorウィンドウで Generate Mipmaps をオフにする
Applyボタンを押す

これで継ぎ目がなくなります。

画像をランタイムでロードする場合

以下のC#スクリプト（PanoramaImageLoad.cs）でStreaming Assetsから読み込む場合を例に示します。

using System;
using System.Collections;
using System.IO;
using UnityEngine;
using UnityEngine.Networking;

public class PanoramaImageLoad : MonoBehaviour
{
    /// <summary>
    /// Skyboxマテリアル
    /// </summary>
    [SerializeField] private Material _material;

    /// <summary>
    /// 360°画像のファイル名
    /// </summary>
    [SerializeField] private string _panoramaImageName;

    private void Start()
    {
        StartCoroutine(DownloadTextureFromStreamingAssets(texture => _material.mainTexture = texture));
    }

    /// <summary>
    /// StreamingAssetsからテクスチャをダウンロードする
    /// </summary>
    /// <param name="callback">コールバック</param>
    /// <returns></returns>
    private IEnumerator DownloadTextureFromStreamingAssets(Action<Texture> callback)
    {
        var url = Path.Combine(Application.streamingAssetsPath, _panoramaImageName);

        using var www = UnityWebRequestTexture.GetTexture(url);
        yield return www.SendWebRequest();
        if (www.result == UnityWebRequest.Result.ConnectionError || www.result == UnityWebRequest.Result.ProtocolError)
        {
            Debug.LogError(www.error);
            yield break;
        }

        var downloadedTexture = ((DownloadHandlerTexture) www.downloadHandler).texture;
        if (downloadedTexture == null)
        {
            Debug.LogError(www.downloadHandler.error);
            yield break;
        }

        // Texture2Dコンストラクタの第4引数（mipChain）がfalseだと継ぎ目が消える
        var newTexture = new Texture2D(downloadedTexture.width, downloadedTexture.height, TextureFormat.RGB24, false);
        newTexture.SetPixels(downloadedTexture.GetPixels());
        newTexture.Apply();

        callback(newTexture);
    }
}

AssetsフォルダにStreamingAssetsフォルダを作成する
StreamingAssetsフォルダに360°画像を保存する
Hierarchyウィンドウで空のオブジェクトを作成する
空のオブジェクトにPanoramaImageLoad.csをアタッチする
Skyboxマテリアルと360°画像名（ここでは360PanoramaImage.png）を入力する
実行する

ここで大事なのは以下のテクスチャの作成です。

        // Texture2Dコンストラクタの第4引数（mipChain）がfalseだと継ぎ目が消える
        var newTexture = new Texture2D(downloadedTexture.width, downloadedTexture.height, TextureFormat.RGB24, false);
        newTexture.SetPixels(downloadedTexture.GetPixels());
        newTexture.Apply();

Texture2Dコンストラクタの第4引数（mipChain）がfalseだと、ミップマップなしのテクスチャを生成できます。 docs.unity3d.com
